MVR蒸發系統
山東博宇環保節能設備有限公司專業從事干燥、反應、發酵、存儲、換熱、除塵、蒸發等通用設備制造生產廠家。博宇環保擁有生產銷售安裝單效蒸發器、多效蒸發器、反應釜、反應罐、MVR蒸發器、單效蒸發系統、發酵罐、多效蒸發系統、MVR蒸發系統、臥室儲罐、倉斗、立式儲罐等。博宇環保為了保證產品先進性、可靠性、穩定性與山東大學、山東理工大學等一批業內專家組成的顧問團隊為后盾，同時擁有現代化的標準廠房、先進的生產加工設備以及設備制造管理隊伍。
MVR蒸發器是一種主要應用于制藥行業的新型高效節能蒸發設備，該設備采用低溫與低壓汽蒸技術和清潔能源為能源產生蒸汽，將媒介中的水分離出來，是國際先進的蒸發技術，是替代傳統蒸發器的升級換代產品。
MVR蒸發器不同于普通單效降膜或多效降膜蒸發器，MVR為單體蒸發器，集多效降膜蒸發器于一身，根據所需產品濃度不同采取分段式蒸發，即產品在第一次經過效體后不能達到所需濃度時，產品在離開效體后通過效體下部的真空泵將產品通過效體外部管路抽到效體上部再次通過效體，然后通過這種反復通過效體以達到所需濃度。
蒸發設備
應用領域：MVR蒸發器廣泛應用于醫藥、食品、化工、輕工等行業的水或溶液的蒸發濃縮，并可廣泛用于以上行業的廢水處理。

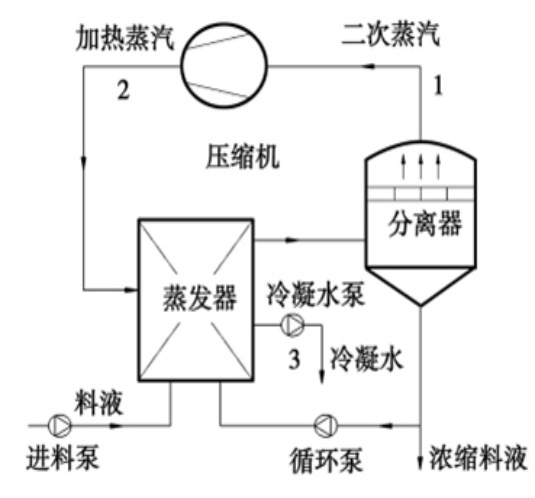

產品介紹：機械式蒸汽再壓縮（MVR）蒸發系統，其原理是利用高能效蒸汽壓縮機壓縮蒸發產生的二次蒸汽，把電能轉換成熱能，提高二次蒸汽的焓，被提高熱能的二次蒸汽打入加熱器進行加熱，以達到循環利用二次蒸汽已有的熱能，通過蒸發器自循環來實現蒸發結晶的目的。通過DCS、PLC、工業計算機（FA）、組態等形式來控制系統溫度、壓力、電機轉速，保持系統蒸發平衡。從理論上來看，使用MVR蒸發器比傳統蒸發器節省80%以上的能源，節省90%以上的冷凝水，減少50%以上的占地面積。?
MVR蒸發系統產品優勢：
傳熱效率高
抗鹽析、不易結垢，具有自清潔功能
能耗低、運行費用低；
占地面積小，節省安裝空間；
運行平穩，自動化程度高；
工藝簡單，實用性強。

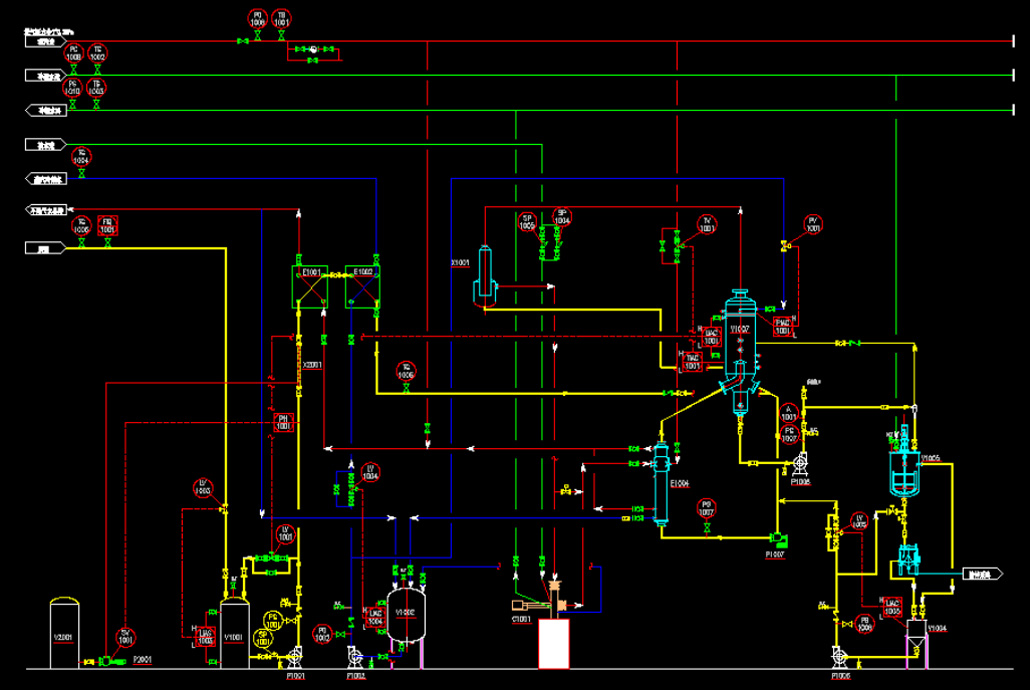

MVR蒸發系統流程介紹：
（1）料液在管道混合器中和后，經冷凝水預熱器和不凝氣預熱器預熱后，在進料泵的作用下進入蒸發系統，通過PLC程序，根據蒸發器液位傳感器的反饋信號調節回流閥門的開度，實現系統的連續進料；
（2）蒸發器中的原液受蒸汽加熱蒸發，在二次分離器中實現氣液分離，氣體部分進入壓縮機，壓縮機是MVR系統的核心部件，在壓縮機進出口安裝壓力表和溫度表，實時監測進入蒸發器的蒸汽壓力和溫度，進而保證生產的正常運行；
（3）濃縮后的物料進入旋液分離器，輕組分回到分離器繼續蒸發，重組分進入稠厚器，稠厚器分批次進入離心機離心得到固體物質。母液循環繼續蒸發。
MVR蒸發系統主要技術參數：
|
技術性能 |
型 號 |
|||||||
|
|
BYQ1000 |
BYQ2000 |
BYQ3000 |
BYJ1000 |
BYJ2000 |
BYJ3000 |
MVR1000 |
MVR1000 |
|
蒸發量（kg/h） |
1000 |
2000 |
3000 |
1000 |
2000 |
3000 |
1000 |
1000 |
|
蒸發總面積 (m2) |
~60 |
~130 |
~200 |
~40 |
~100 |
~150 |
-- |
-- |
|
蒸發形式 |
強制循環 |
強制循環 |
強制循環 |
降膜蒸發 |
降膜蒸發 |
降膜蒸發 |
降膜蒸發/強制循環 |
降膜蒸發/強制循環 |
|
裝機功率（KW） |
~30 |
~50 |
~70 |
~18 |
~30 |
~45 |
-- |
-- |
|
蒸汽使用量（kg/h） |
600-1100 |
1200-2200 |
1800-3300 |
600-1100 |
1200-2200 |
1800-3300 |
-- |
-- |
|
使用效數 |
1-2效 |
2-3效 |
2-3效 |
1-2效 |
2-3效 |
2-3效 |
1-2效 |
2-3效 |
|
適用范圍 |
適用于有結垢性、結晶性、熱敏性(低溫)、高濃度、高粘度并且含不溶性固形物等化工、食品、制藥、環保工程、廢液蒸發回收等行業的蒸發濃縮 |
廣泛用于醫藥、食品、化工、輕工等行業的水或有機溶媒溶液的蒸發濃縮濃，并可廣泛用于以上行業的廢液處理。尤其是適用于熱敏性物料，該設備在真空低溫條件下進行連續操作，具有蒸發能力高、節能降耗、運行費用低、且能保證物料在蒸發過程中不變性。 |
MVR蒸發器是重新利用蒸汽系統自身產生的二次蒸汽的能量，減少對外界能源需求的節能技術，其核心設備為蒸汽壓縮機，通過蒸汽壓縮設備的運行帶動蒸發，達到結晶功能的體現 |
|||||
|
備注 |
蒸發設備為非標設備，本選型只提供建議方案。根據水質以及物料的特性，可做詳細方案 |
|||||||
